Übersicht der V1-Feuerstellung 639, Maisoncelle; Département Pas-de-Calais, Frankreich.

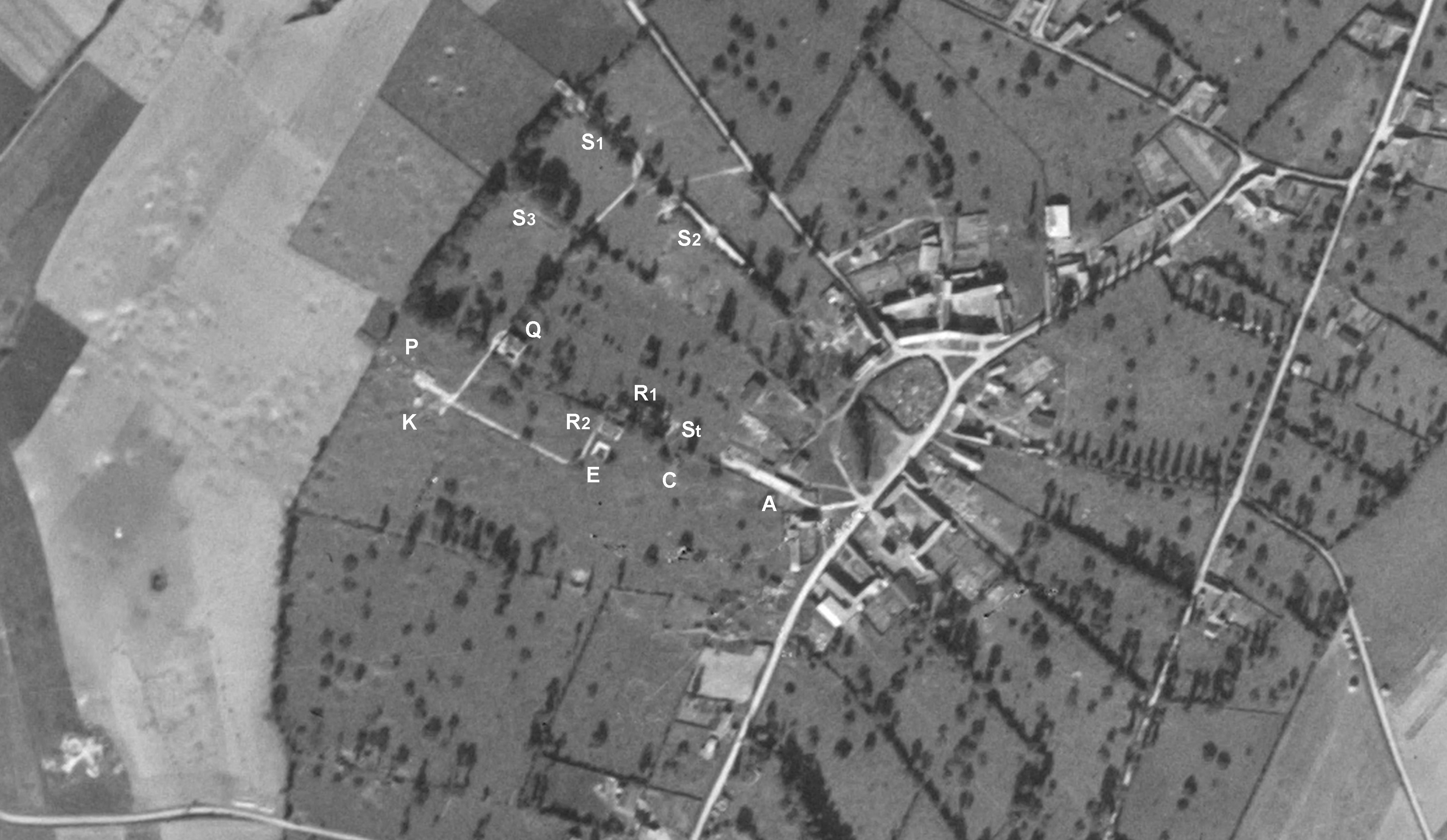

Ein weiterer Vergleich der Zeichnung mit einer Luftaufnahme von 1947 verdeutlicht die Situation.
P Startrampe
K Kommandostand
R2 Dampferzeugerbau und Maschinenhaus (D-Bau)
C Betriebswasserzisterne
E Löschwasserbehälter
Q Amagnetisches Richthaus
R1 Montagehaus
S1 … S3 Vorratslager
St Stofflager
A Eingangslager

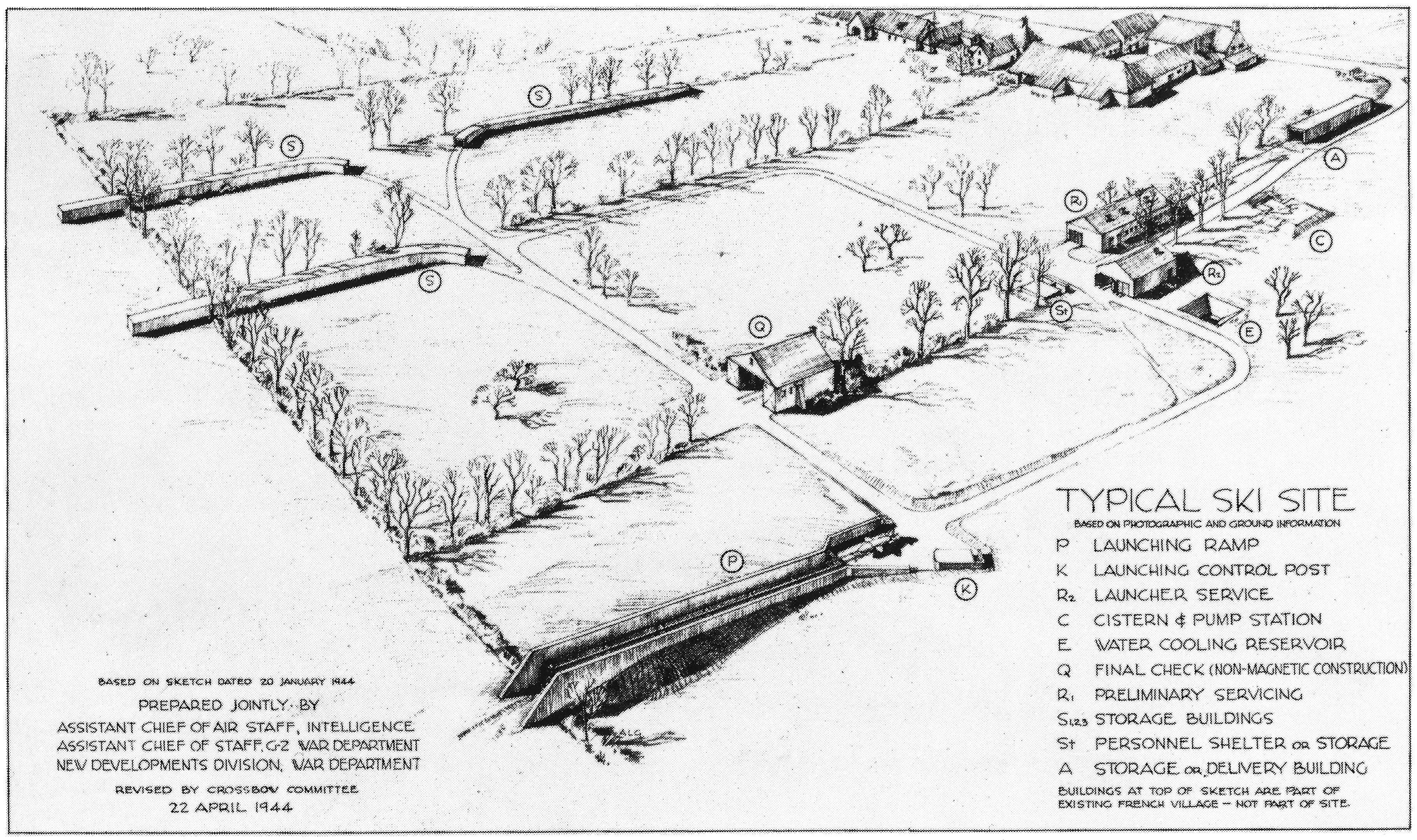

Die Zeichnung und Zaloga weisen das Stofflager fälschlicherweise als einen Personenunterstand aus. Personenunterstände waren jedoch nie
zwischen den Funktionsbauten! Und die Zeichnung zeigt sehr deutlich die T-förmige Trennmauer, die typisch für das zweiräumige Stofflager ist.
Eine Übersicht über die Bauwerke der Feuerstellungen «Alter Bauart» findet man hier.
Quellen: Géoportail (IGNF_PVA_1-0__1947-10-03__C2105-0051_1947_F2105-2305_0080), Zeichnung des Crossbow Commitee vom 22. April 1944.
