V1-Feuerstellung vereinfachte Bauart

V1-FSt vereinfachte Bauart

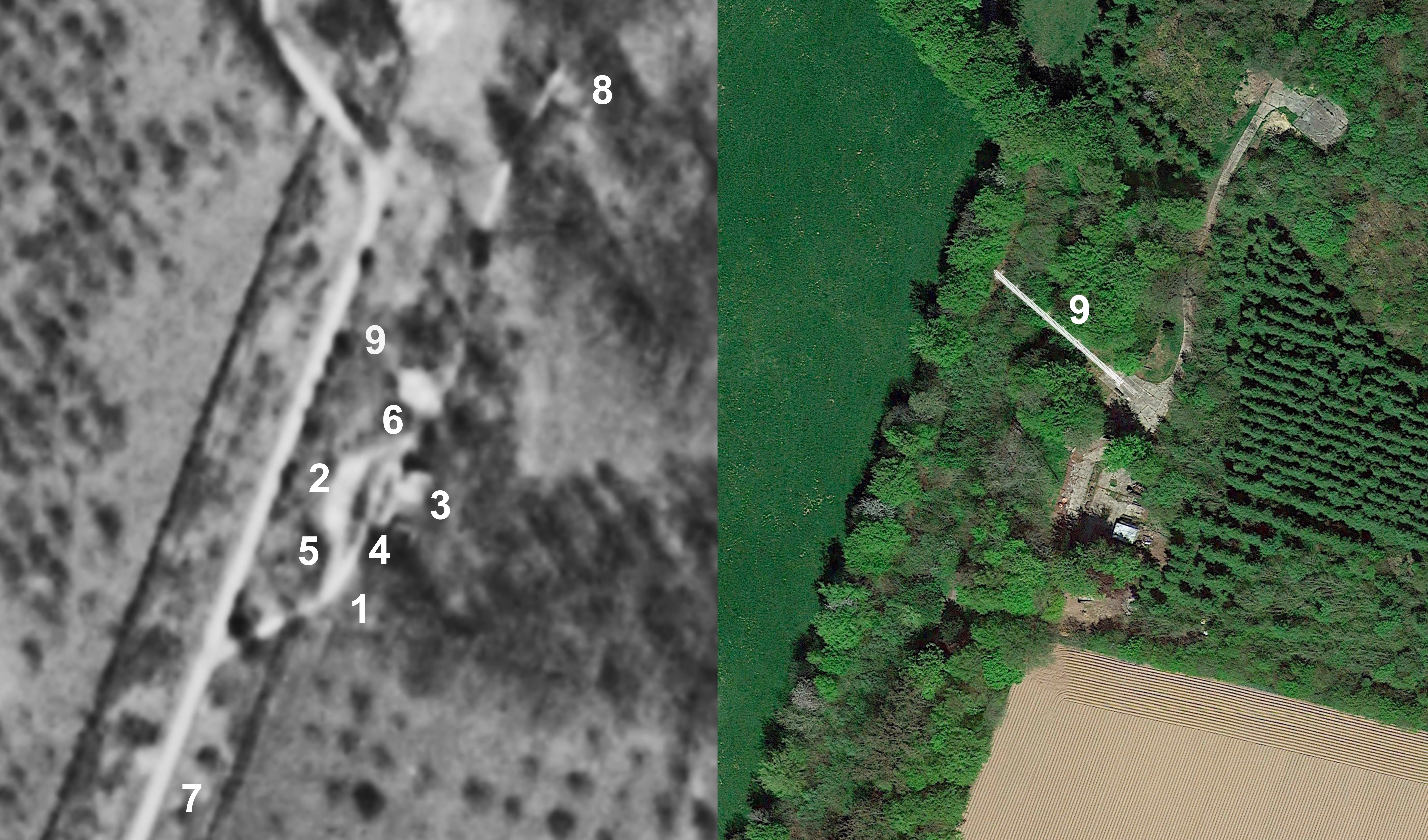

Beispiel für eine V1-Feuerstellung vereinfachter Bauart erster Generation – FSt 244, Motteville.

Links die Situation 1947, rechts der Park des zerstörten Château de Motteville heute.
Auf dem Gelände des Schlosses liegt heute ein Reitpark.

1 • Umsetzanlage
2 • Montageplattform/-bau
3 • Dampferzeugerbau mit Wasserbecken, Kompressorbau und Generatorbau (gruppiert)
4 • T-Stofflager
5 • Z-Stofflager
6 • Wasserbecken und Kommandostand
7 • Zünderbunker
8 • Amagnetischer Richtbau
9 • Startrampe

Besonderes Merkmal: Diese FSt war auf Southampton gerichtet, nicht auf London.



Quellen: Géoportail (links), Google Earth (rechts), Rampengrafik Yannick Delefosse
