V1-Feuerstellung alte Bauart

V1-FSt alte Bauart

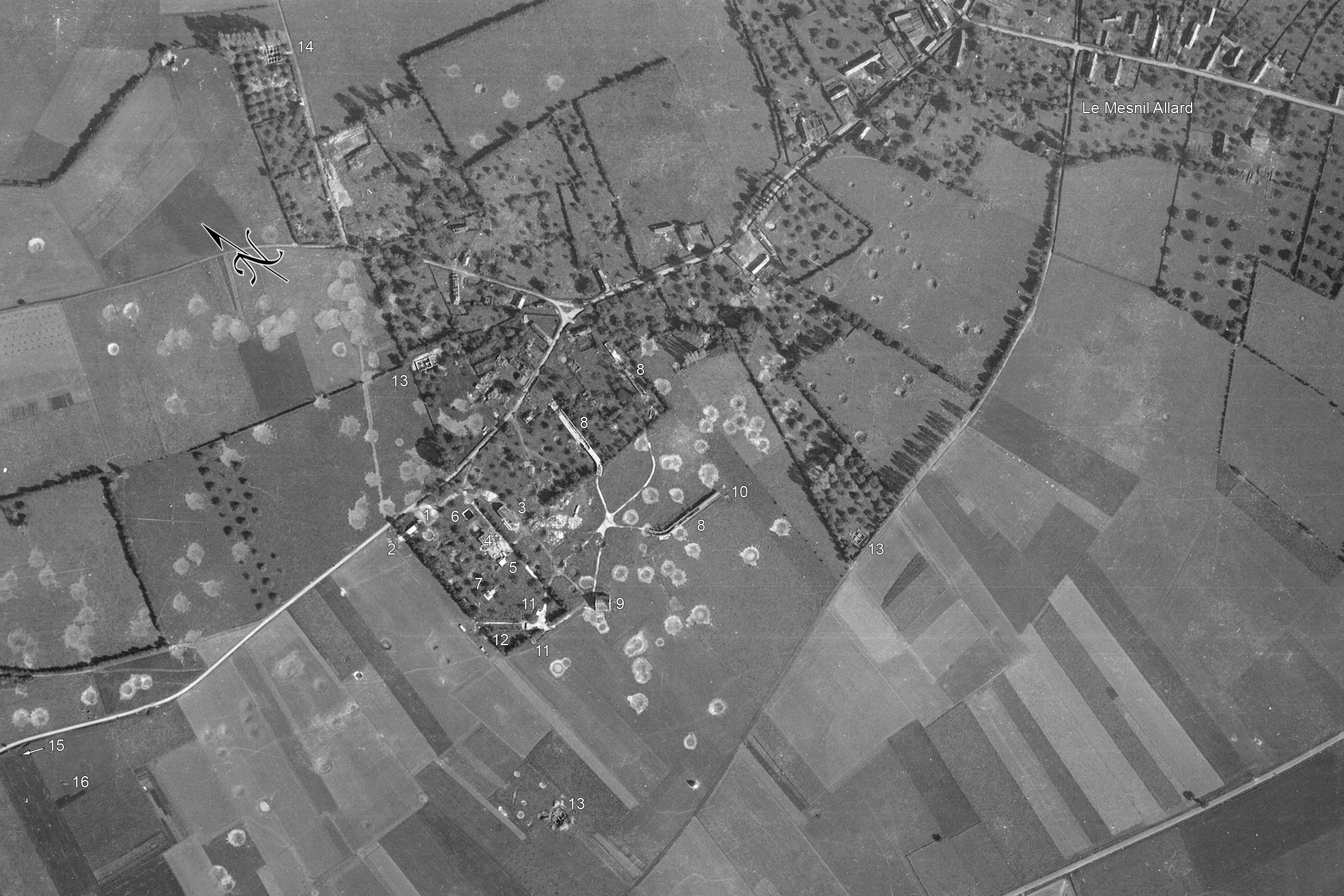

V1-Feuerstellung alter Bauart – FSt 673, Le Mesnil Allard.

1 • Umsetzanlage
2 • Eingangslager
3 • Montagehaus
4 • Dampferzeugerbau und Maschinenhaus
5 • Stofflager (T- und Z-Stoff getrennte Räume)
6 • Wasserbehälter
7 • Betriebswasserzisterne (demineralisiertes Wasser)
8 • Vorratslager, 2 x 7 und 1 x 6 Geräte
9 • Amagnetisches Richthaus
10 • Zünderbunker (Lage der beiden Bauten nicht identifizierbar)
11 • Kommandostand (beidseitig war die Ausnahme)
12 • Startrampe mit massiven Schutzmauern
13 • Mannschaftsunterkunft, Schutzraum
14 • Batterie-Kommandoposten
15 • Pumpstation, 750 m
16 • V1-Frühabsturz von der FSt 183, Les Câteliers, Basse forêt d’Eu.
Betoniertes Wegnetz zwischen allen Anlageteilen.

Eine der wenigen Aufnahmen von 1945, die eine Anlage noch weitgehend komplett dokumentiert.
Heute ist aber nur noch der Wasserbehälter vorhanden, alles andere ist zurückgebaut und/oder renaturiert.



Quelle: Géoportail, Aufnahme 19-40_520V vom 9. Oktober 1945
