Übersicht der V1-Feuerstellung 161, Poteau Montauban bei Melleville;
Département Seine-Maritime, Frankreich.

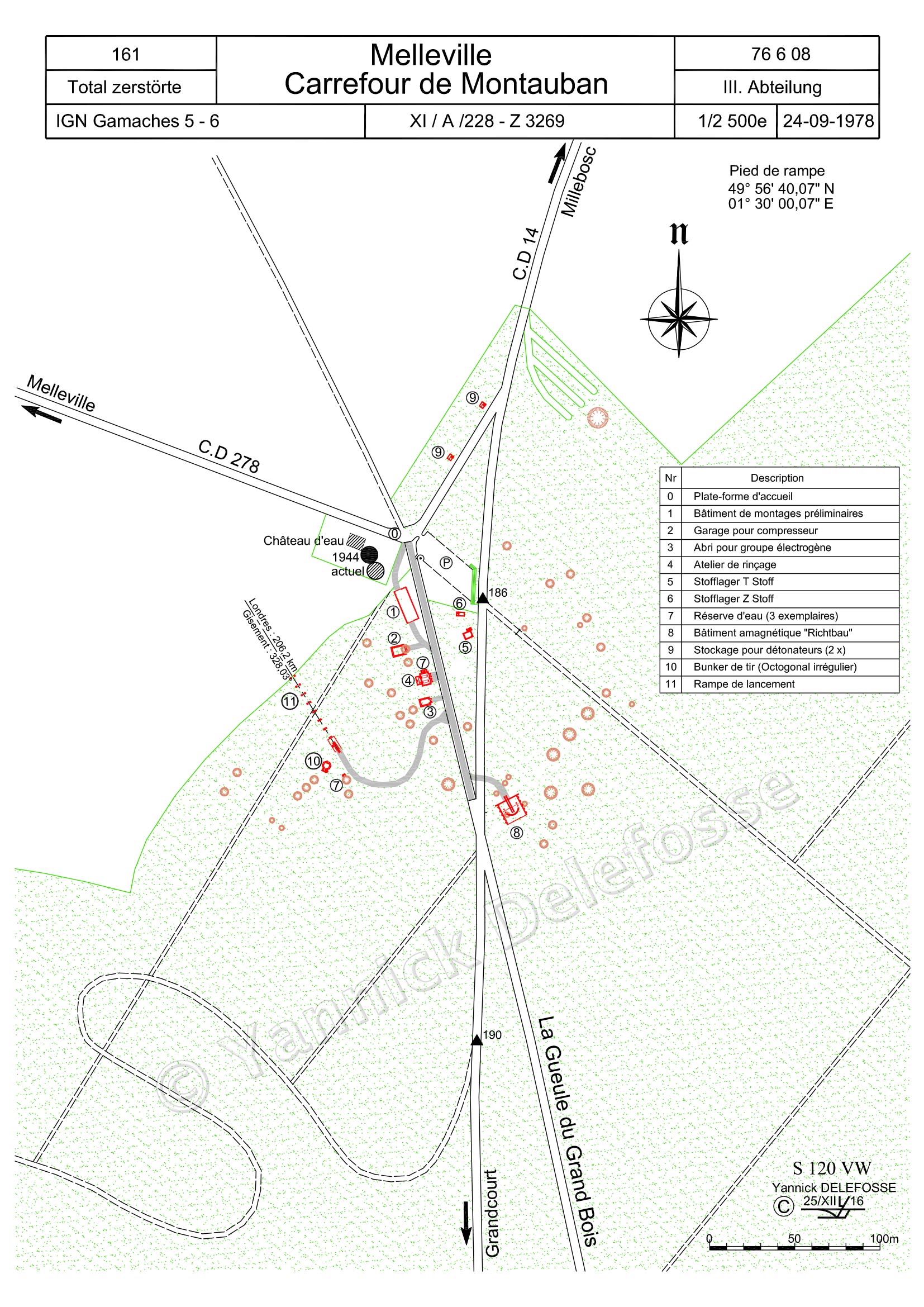

Der gewohnt detailreiche Plan der FSt 161 von YkD gibt einen guten Überblick über
die in vorhandenen Wegen am Waldrand getarnte Stellung.
Trotzdem wurde die Stellung aufgeklärt und mehrfach bombardiert, was zur totalen Zerstörung führte.

0 •  Umsetzanlage
1 •  Montagebau
2 •  Kompressorbau
3 •  Generatorbau
4 •  Dampferzeugerbau (D-Bau)
5 •  Stofflager T-Stoff
6 •  Stofflager Z-Stoff
7 •  Wasserbecken, insgesamt drei Stück
8 •  Amagnetischer Richtbau
9 •  Zünderbunker, zwei Stück
10 •  Kommandostand (oktogonal, irregulär)
11 •  Startrampe



Quelle: Yannick Delefosse, mit freundlicher Genehmigung des Autors.
