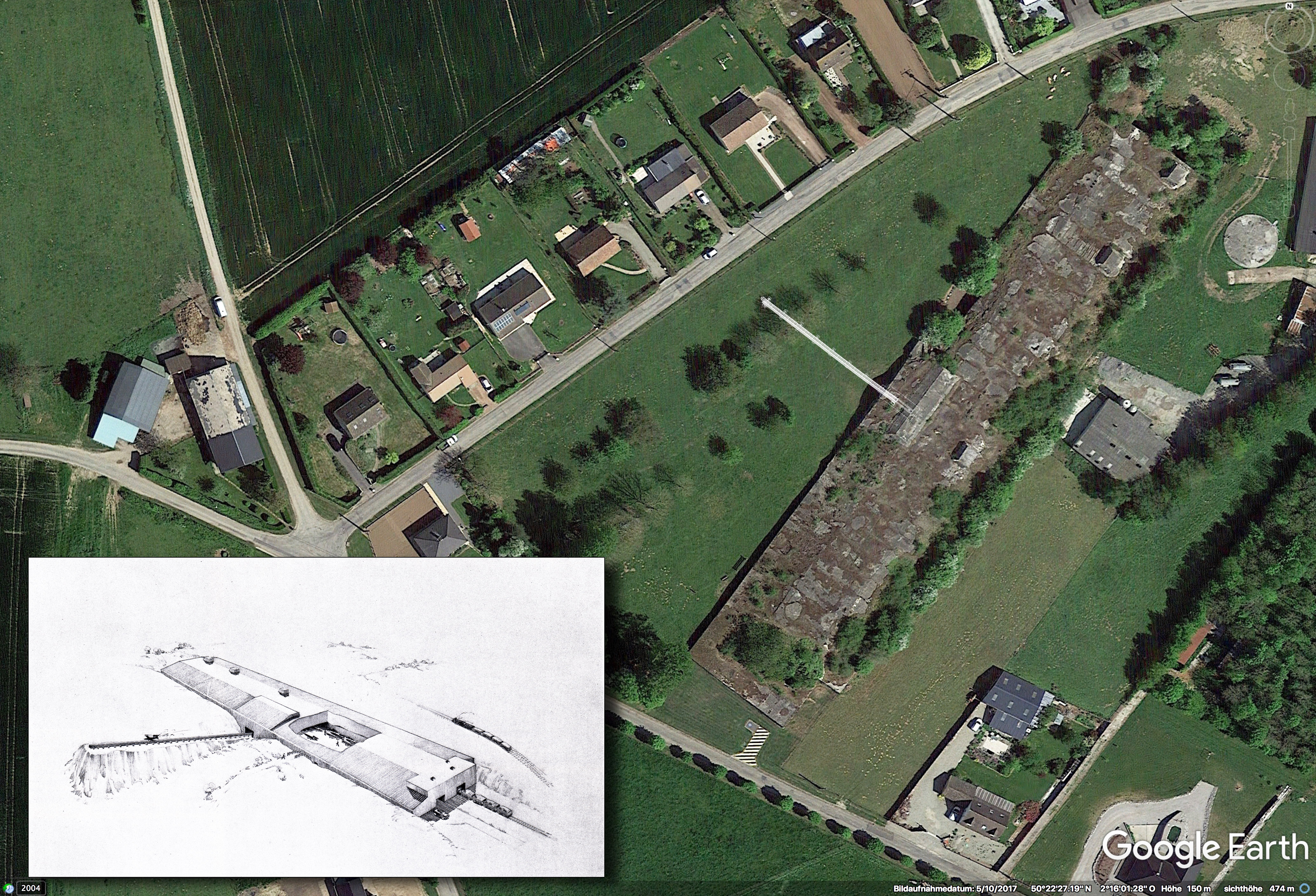

Situation des Katapults am Wasserwerk 1, Siracourt; Département Pas-de-Calais, Frankreich.
Die Zeichnung im Sanders Report (Einschub) legt das Katapult auf einen Erdwall.
Für diesen Erdwall gibt es keinen Beleg. Hingegen ist das vorderste Pendelstützenfundament
noch im Feld vorhanden. Dies lässt den Schluss zu, dass hier ganz normal
eine Walter-Rohrschleuder 2,3 t vorgesehen war.
Das Einblenden der 48 m langen Startrampe zeigt, dass Geschützanker und Dampferzeuger
vor dem geschlossenen Rolltor gelegen hätten und somit der Startvorgang bei geschlossenem Tor
im Freien hätte stattfinden können.
Quellen: Google Earth, Sanders Report, Rampengrafik Yannick Delefosse
