Fi 103, Kontaktlaufwerk für Winkelschuss

Fi 103, Kontaktlaufwerk für Winkelschuss
Prinzip Winkelschuss

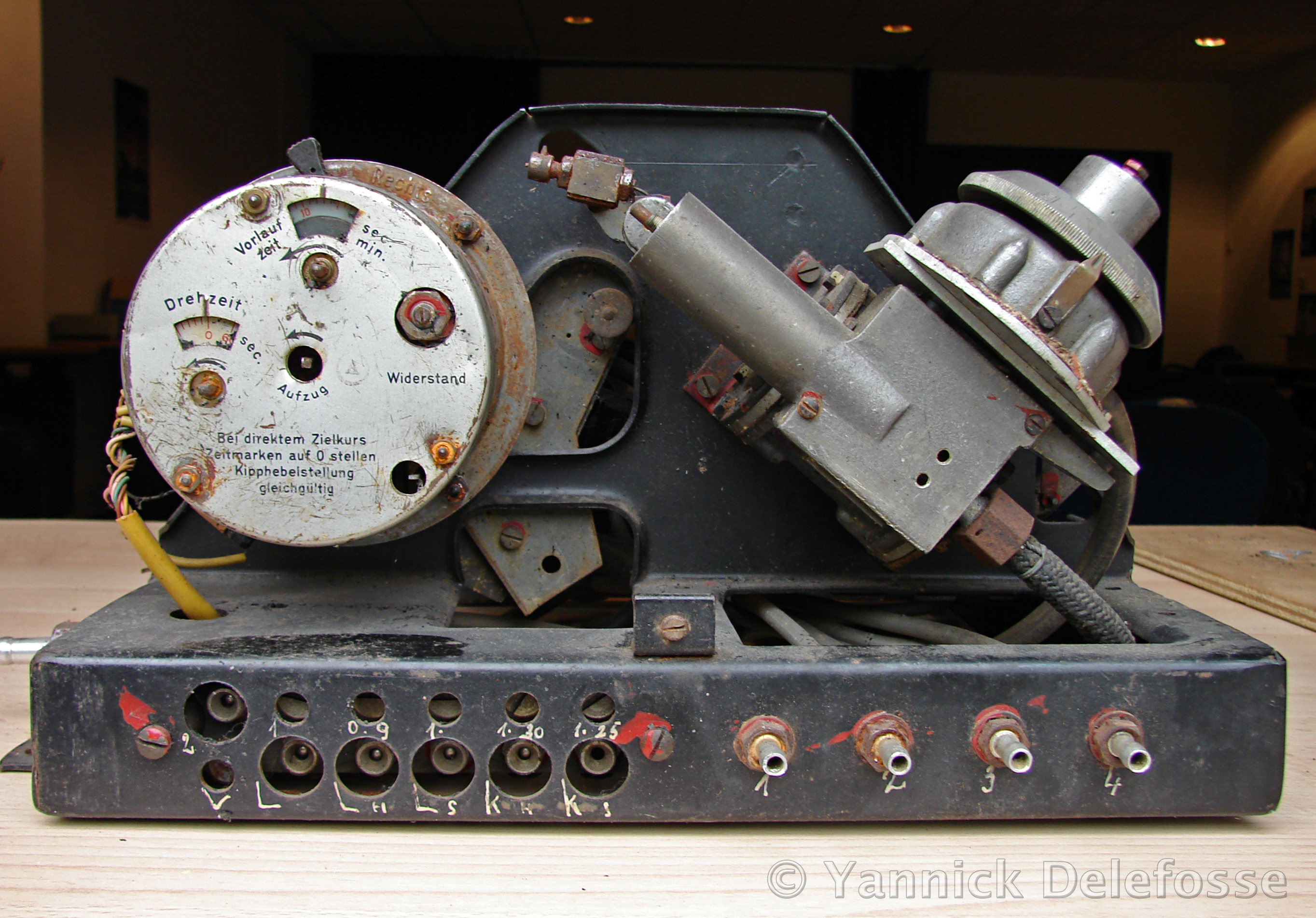

Kontaktlaufwerk für Winkelschuss der Fi 103 – private Sammlung.
Prinzip Winkelschuss.

Das Kontaktlaufwerk (links) war auf dem Steuergerät montiert.

Oben sitzt der Kipphebel für die Drehrichtung Links oder Rechts.
Darunter die Einstellung für die Vorlaufzeit, verstellbar zwischen 0 und 3 Minuten.
Links darunter die Einstellung für die Drehzeit, verstellbar zwischen 0 und 60 Sekunden.
Bei einem Drehwinkel von 1° pro Sekunde ergab dies eine mögliche Kursanpassung von bis zu ±60°.

Rechts der barometrische Höhenregler, dessen Aktionsmechanismus identisch zu den beiden Rudermaschinen ist.
Die Anschlüsse 1 bis 4 rechts unten sind die Ausgänge der Differenzdruckleitungen
des Steuergeräts zu den Servos für Höhen- und Seitenruder.



Quellen: Sammlung J. Dehestru (F), Foto: Yannick Delefosse
Mit freundlicher Genehmigung des Autors.
Standbild aus einem Peenemünder Lehrfilm.
