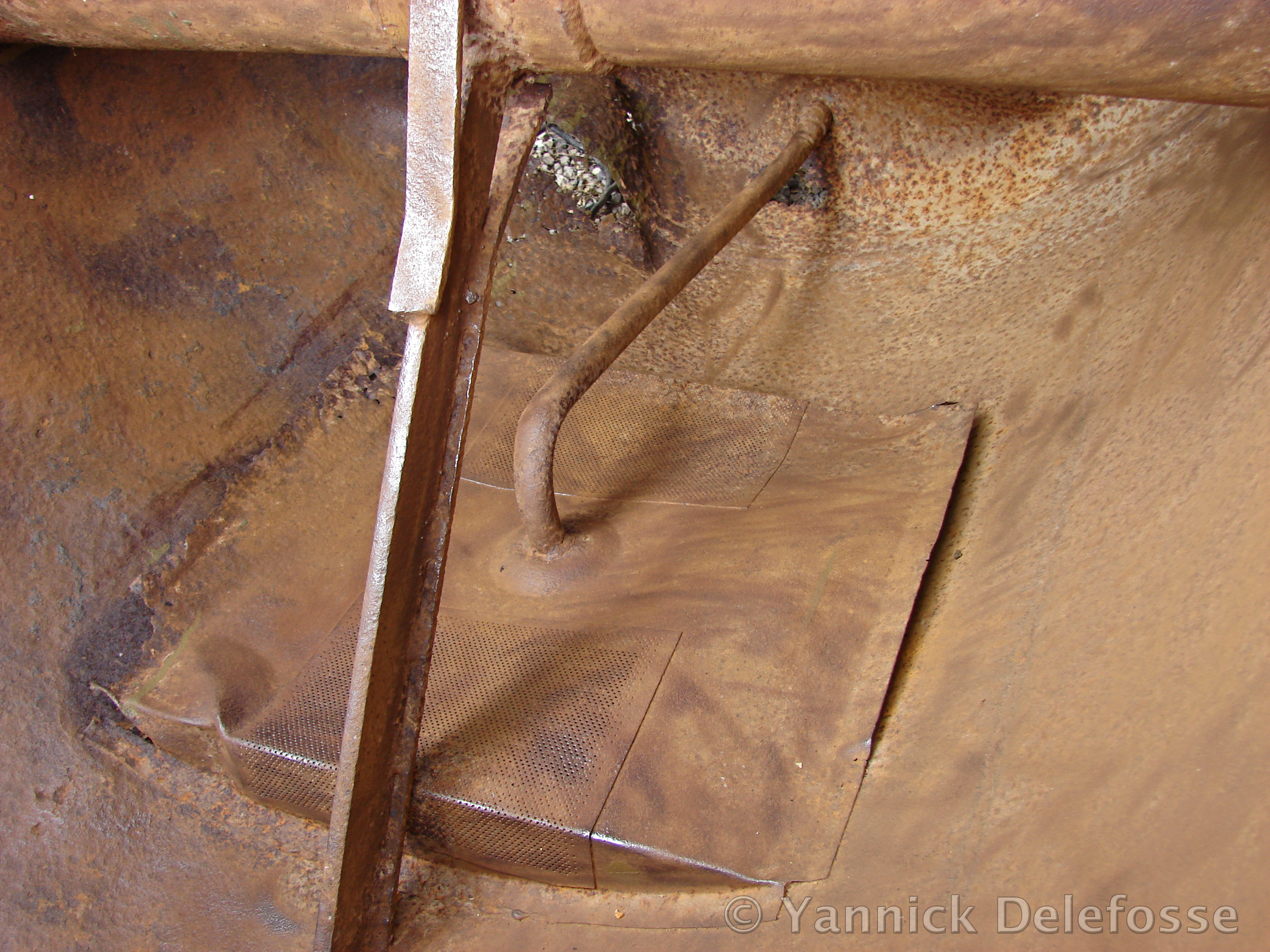

Treibstofftank der Fi 103 – private Sammlung.
Grobfilter und Rückhalt im Treibstofftank.
Ein wichtiges Detail im Treibstofftank ist am Boden im hinteren Bereich zu finden:
der abgetrennte Bereich aus dem der Treibstoff durch das abgewinkelte Rohr zum Triebwerk gedrückt wurde.
Die Lochbleche dienten einerseits als Grobfilter für das Ansaugrohr, andererseits am Ende des Flugs
wenn das Gerät in den steilen Sinkflug ging als verzögernder Rückhalt für einen Treibstoffrest.
Am oberen Bildrand die durch den Tank laufende Traverse für den Flügelholm
mit der nach unten laufenden Strebe zum Katapultbeschlag.
Quelle: Sammlung H. Chevalier (F), Foto: Yannick Delefosse
Mit freundlicher Genehmigung des Autors.
