Geräteraum der Fi 103, Musée de Tosny; Département Eure, Frankreich.

Im Geräteraum waren die wichtigen Komponenten zur Regelung und Steuerung des FZG 76 untergebracht.

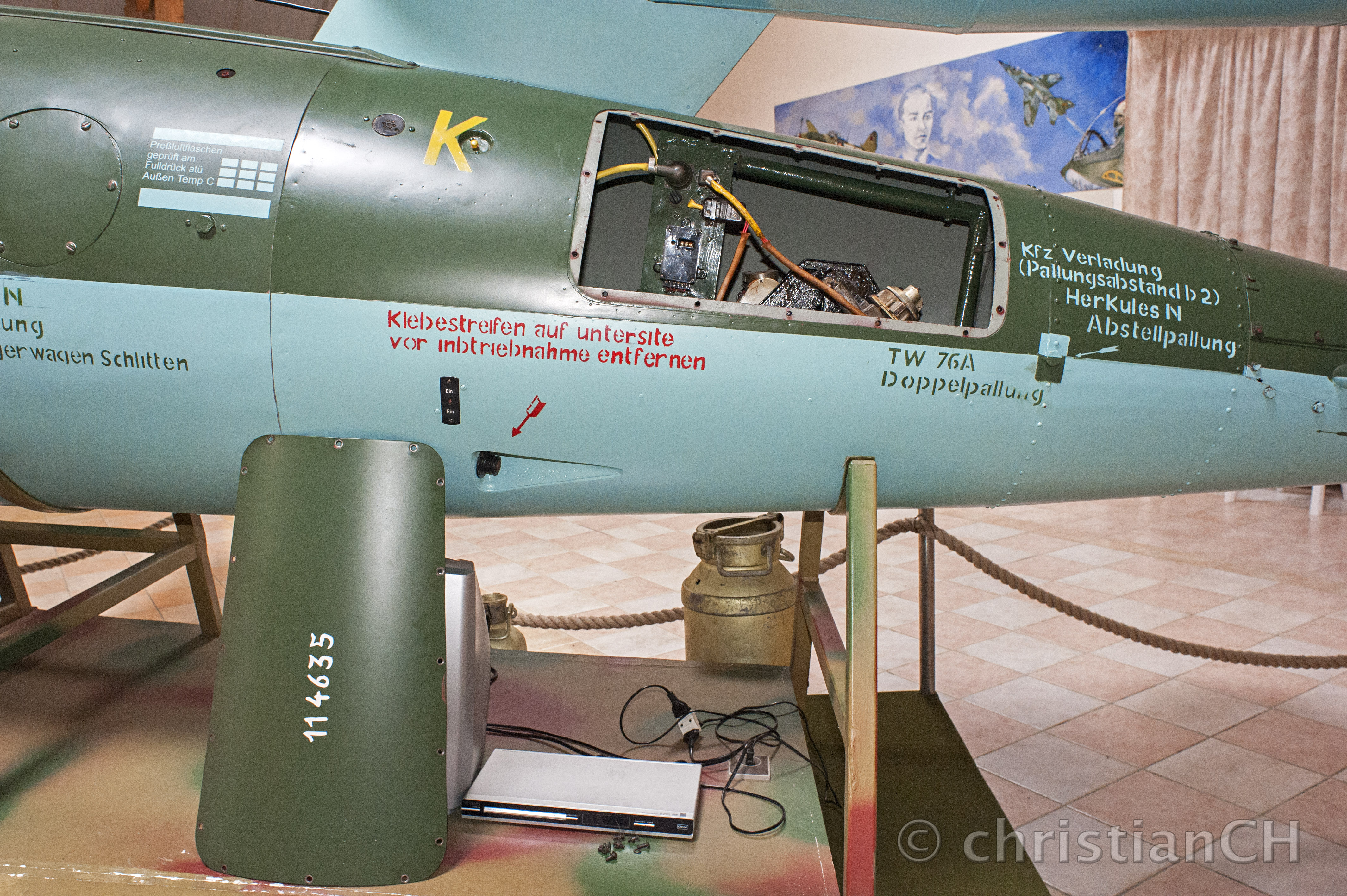

Der offene Geräteraum zeigt rechts das Steuergerät, links die Schalttafel mit dem Zählwerk.

Auf dem Rumpf liegt links oben der Kabelschacht, der die elektrischen Leitungen vom Bug her
aussen über die Sektionen C und D mit dem Geräteraum verbindet.
