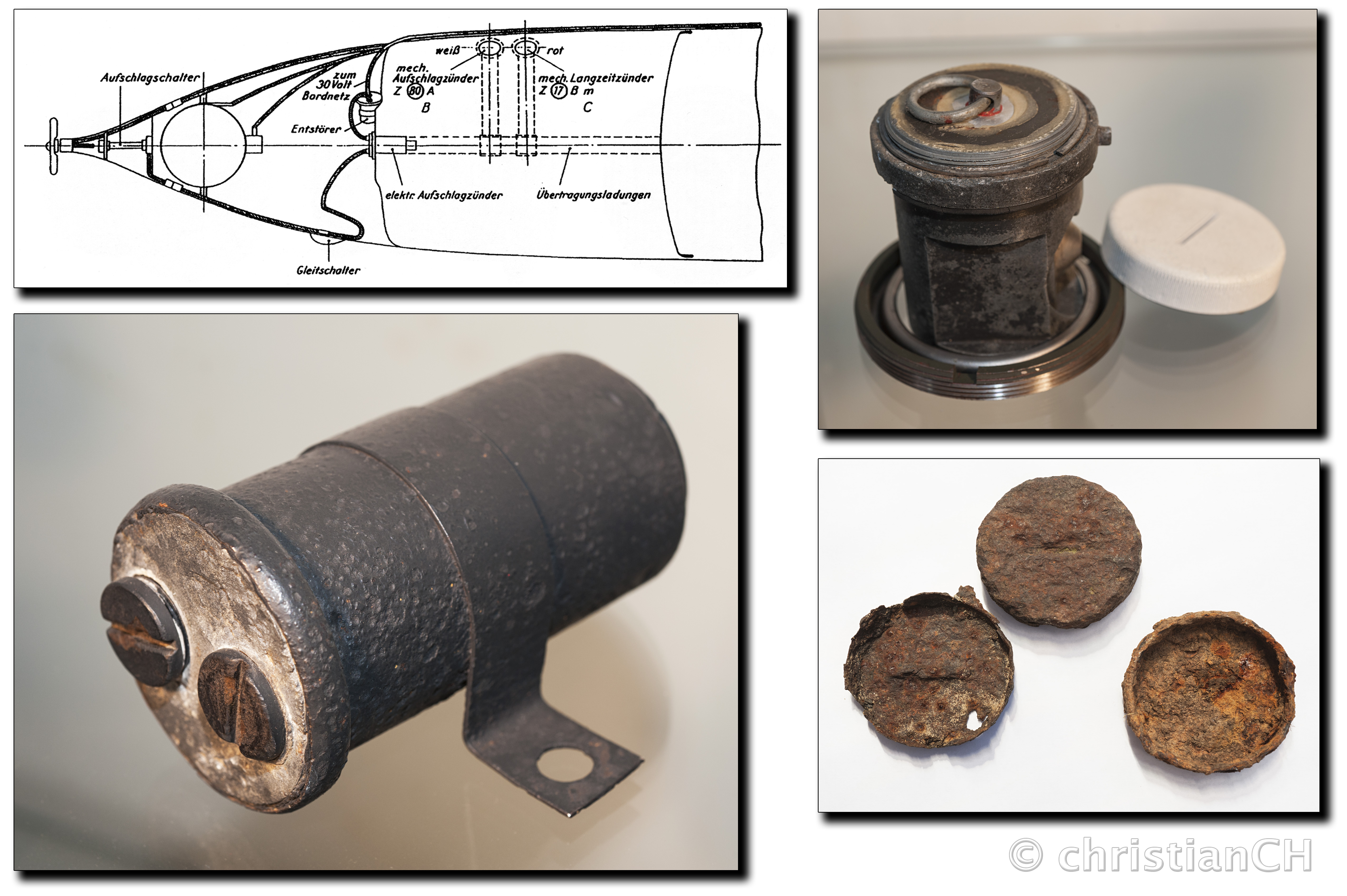

Zünderanlage der Fi 103, Schweizerisches Militärmuseum Full; Full, Schweiz.
Links ein Entstörer für den zentral in der Sprengladung sitzenden elektrischen Aufschlagzünder EL AZ 106.
Dieser konnte entweder durch den Aufschlag- oder den Gleitschalter ausgelöst werden.
Gleitschalter hier.
Die beiden «Schrauben» sind nur Abdeckungen für die anzuschliessenden 2- und 3-poligen Stecker.
Rechts oben der mechanische Aufschlagzünder Z 80 A mit seinem Haltering und einem Kunststoffdeckel.
Oben sichtbar der Sicherungsstift mit seinem Ring, der mit einer Reissleine mit dem Anlassgerät verbunden wurde.
Darunter metallene Schutzdeckel aus aktiven Feuerstellungen.
Quelle Zeichnung: Gerätehandbuch, Teil 4.
