V1-Feuerstellung 23, Canadabos bei Krombeke; Westflandern, Belgien.

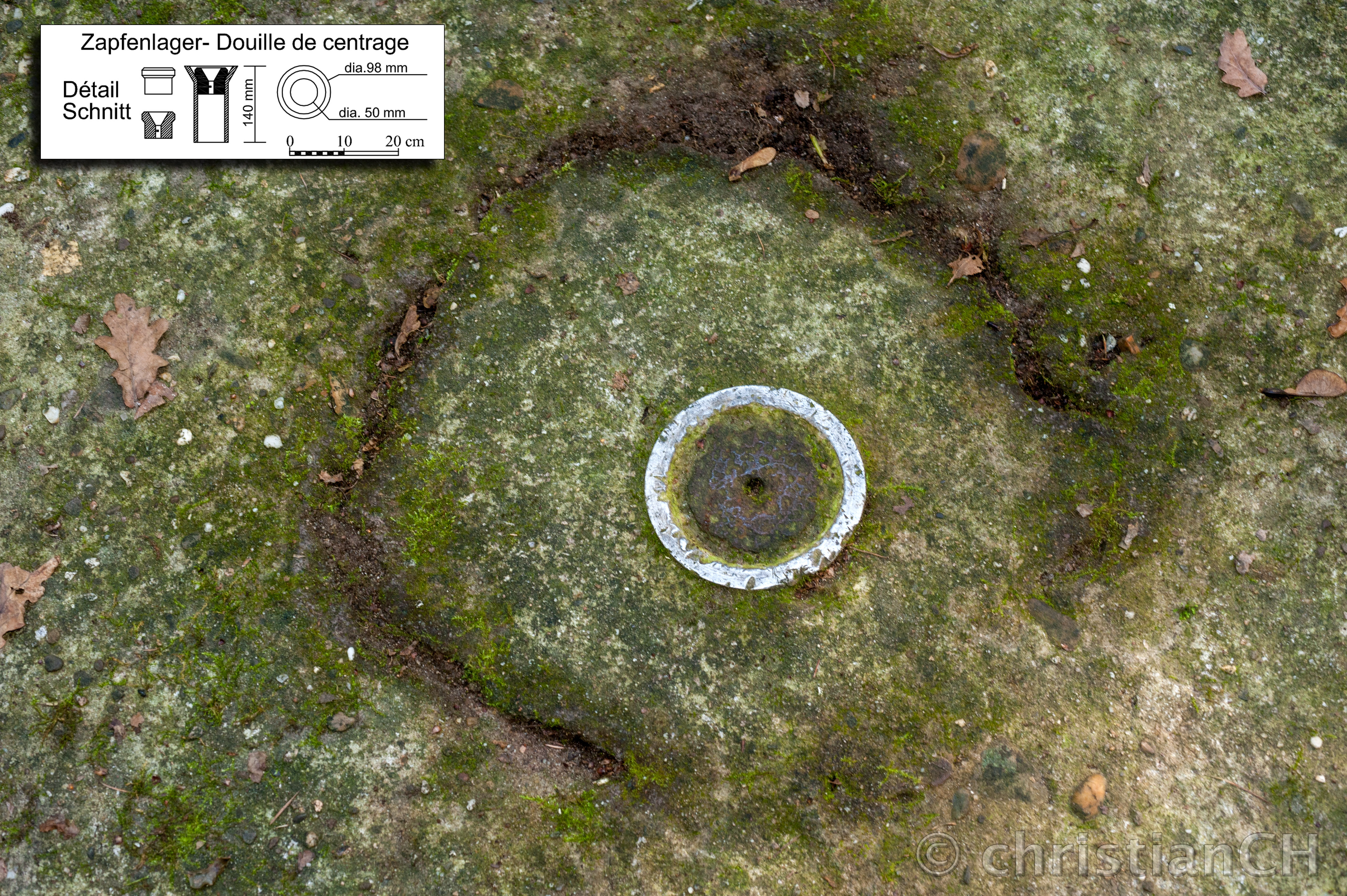

Führungsbuchse auf der amagnetischen Richtplatte.
Die Führungsbuchse besteht aus Aluminium und ist im Zentrum des Skalensegments einbetoniert.
Darin wurde ein Einsatz aus Stahl mit der konischen Bohrung Ø 50 mm für den Führungszapfen eingesetzt.
Dieser stählerne Einsatz kann ein Hinweis auf eine aktive Stellung sein. Wie das hiesige Beispiel zeigt,
ist dies aber bei der FSt 23 nicht der Fall: zwar als Einsatzstellung im Bau, aber noch nicht aktiv.
Quelle der Zeichnung: Yannick Delefosse
Mit freundlicher Genehmigung des Autors.
