Fi 103 F1

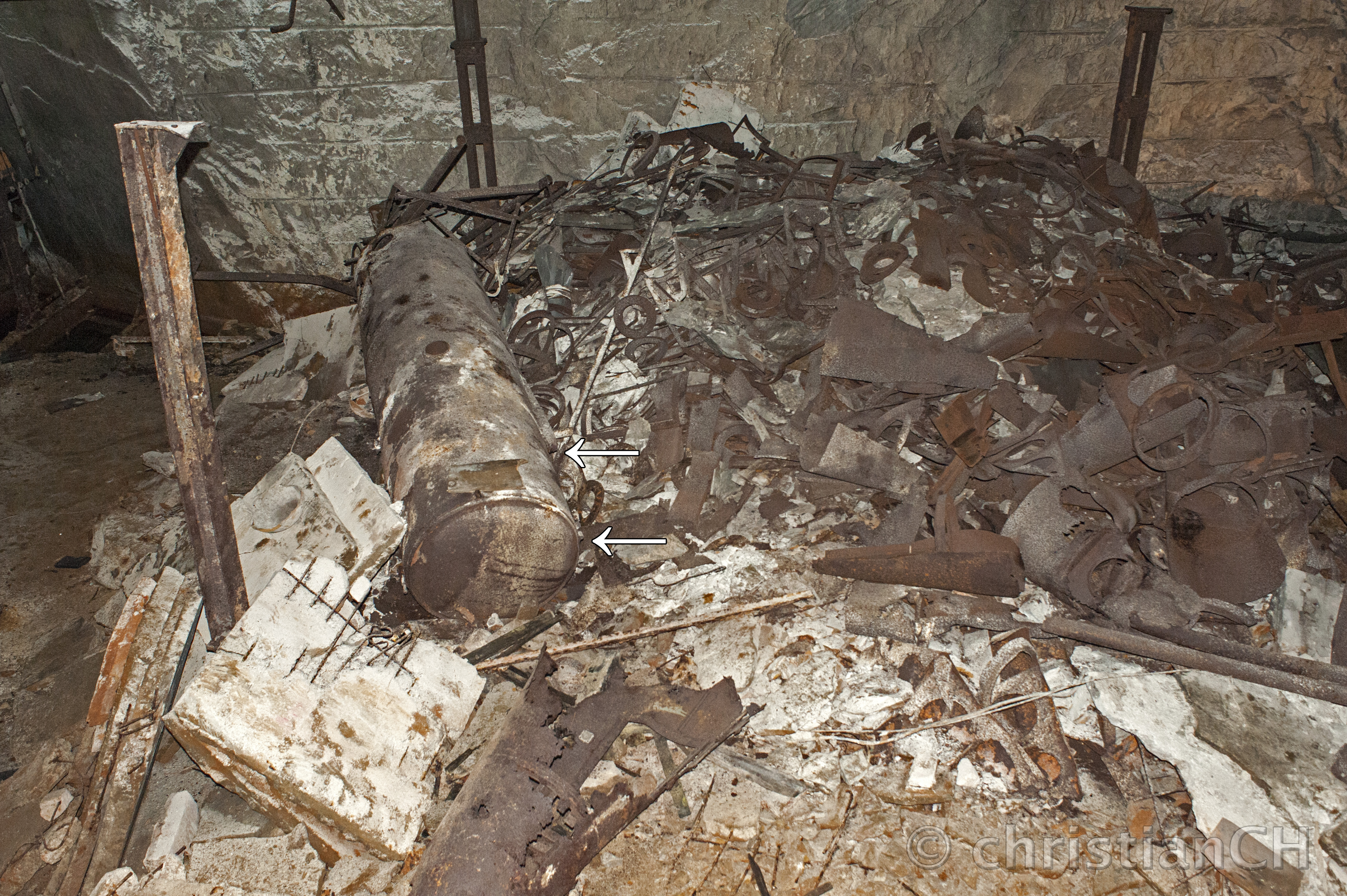

Mittelstück einer Fi 103 Version F1 im Kohnstein bei Nordhausen; Deutschland.

Dieses V1-Rumpfsegment (Sektion D) lässt sich einer reichweitengesteigerten Version F1 zuordnen.
Der obere Pfeil markiert die Vorderkante des Katapultbeschlags (8), der untere das vordere Tankende.
Diese sind bei der Standardversion A1 identisch. Hier beträgt die Tankverlängerung 61 cm.
(Das Rumpfsegment liegt im Querstollen 45 der Mittelwerk-Anlage – heute Gedenkstätte.)

Erkennbar in Rumpfmitte der Durchgang für den Flügelholm und ganz hinten
die Luke zum Raum für die zwei Pressluftbehälter.
