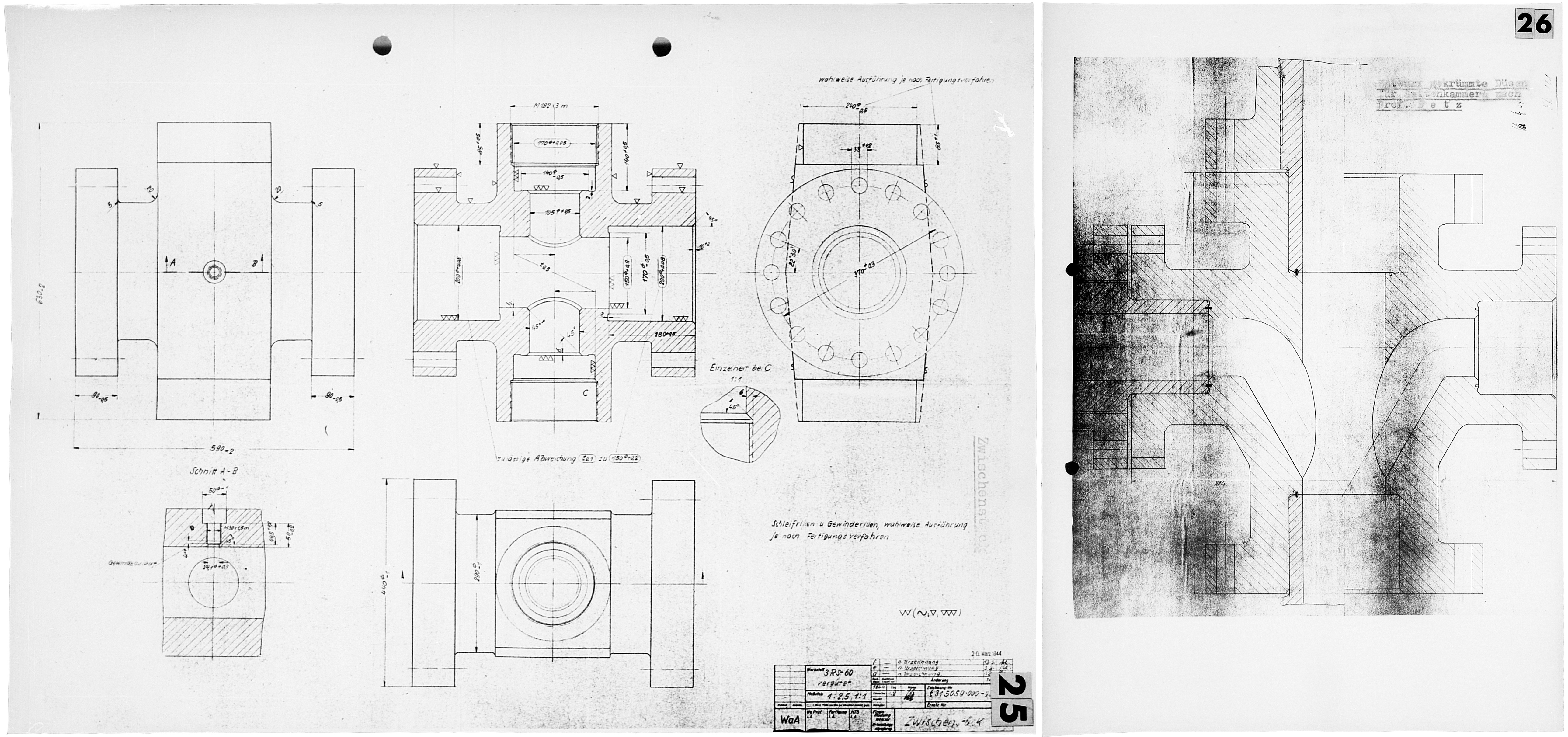

Konstruktionszeichnungen zweier Varianten von gegossenen Kreuzstücken.
Eines der wenigen erhaltenen Originaldokumente, das Elemente der HDP beschreibt.
Links: Plan eines gegossenen Kreuzstücks für die Version mit rechtwinklig angesetzten Zusatztreibladungen.
Rechts: Ein grundsätzlich gleiches Kreuzstück für identischen Einsatz. Markanter Unterschied, der Gasstrahl
soll im Kreuzstück selbst umgelenkt werden, analog einem Kreuzstück mit Ansatz unter 45°.
Ob diese Variante gebaut wurde oder nur ein Projekt, z. B. für Mimoyecques war, lässt sich nicht eruieren.
Quelle: BArchMA T178 R2-1238 und 1239
