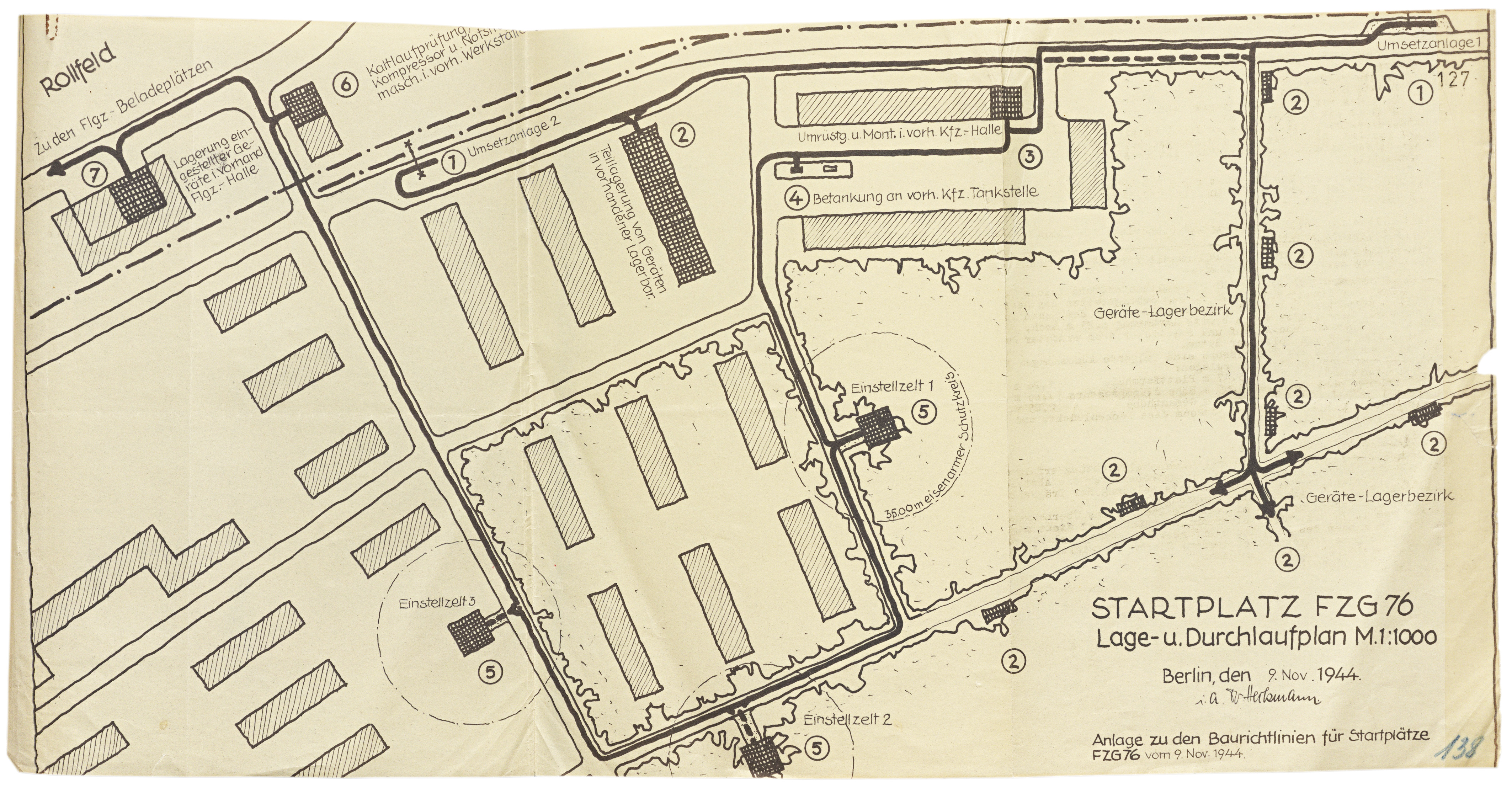

Einheitlicher Lage- & Durchlaufplan für die Flugplätze.
Die Geräte wurden per Bahn angeliefert, üblicherweise zwanzig Wagen à drei Einheiten.
Die Lagerplätze für Geräte mussten untereinander einen minimalen Abstand von 50 m haben.
Es gab drei Einstellzelte, die gegeneinander um 90° gedreht lagen.
1 = Umsetzanlagen
2 = Lagerung von Geräten
3 = Umrüstung und Montage
4 = Betankung
5= Einstellzelte
6 = Kaltlaufprüfung
7 = Lagerung eingestellter Geräte und
zu den Flugzeug-Beladeplätzen
Quelle: BArch-MA Freiburg, RH 19-IV/102
