Walter-Rohrschleuder Typ 1 (P3) in Peenemünde-West, Deutschland.
Die erste am Schussplatz errichtete Rohrschleuder von Walter – mit Dampfantrieb.

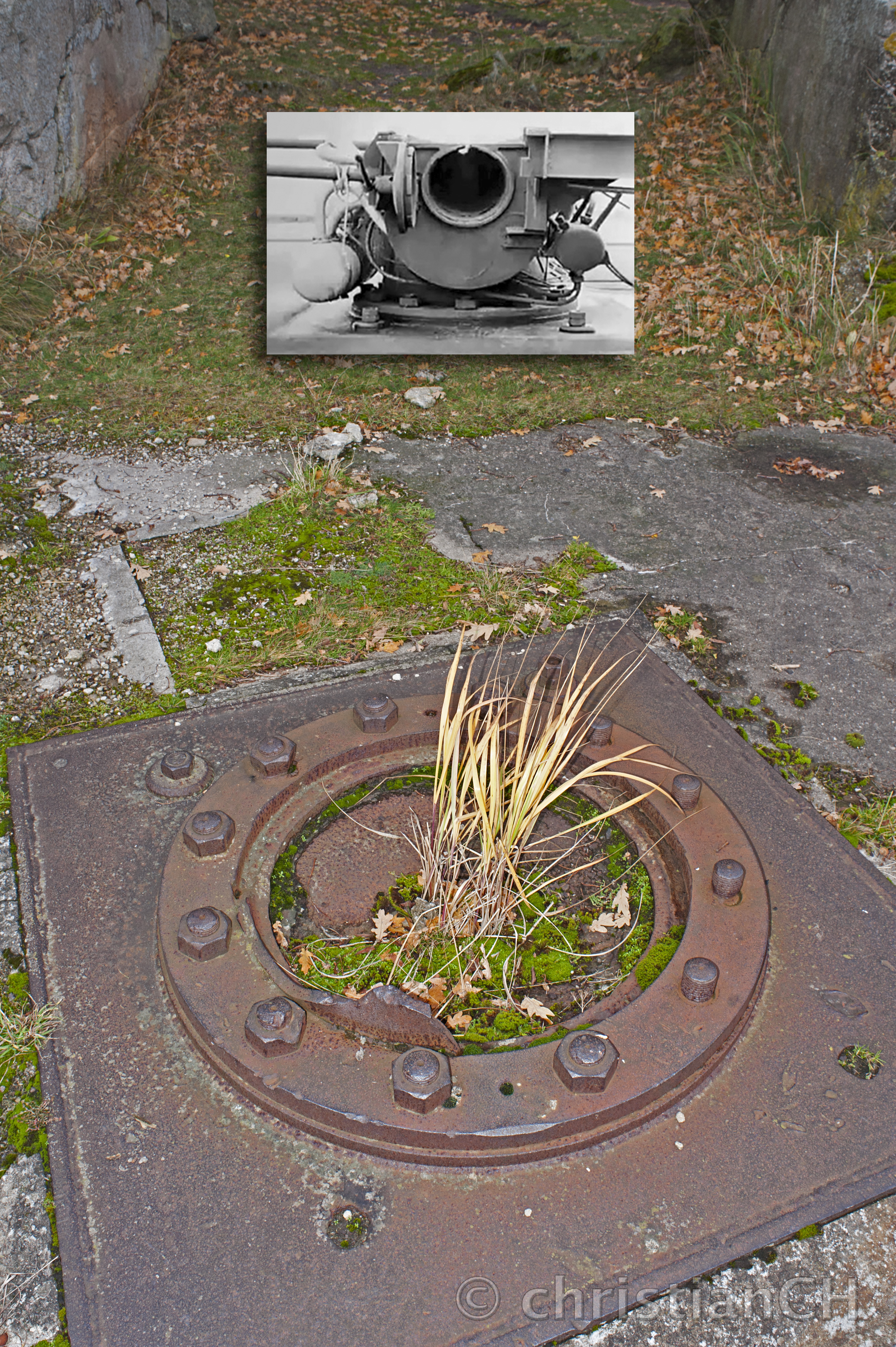

Der Haltering hat einen Aussen-Ø von 106 cm und eine Höhe von 4 cm. Befestigt ist er mit 12 Gewindebolzen M 52.
Der gusseiserne Hals hat eine Wandstärke von 2 cm. Die rechteckige Klemmplatte liegt in einem Rahmen
und ist mit 4 Gewindebolzen mit Kontermuttern befestigt.
Das historische Foto zeigt das Katapult von hinten mit geöffnetem Deckel zum Einschieben des Kolbens.
Der schwenkbare Deckel hatte eine Bajonettverriegelung. Nach dem Einsetzen des Kolbens wurde eine hintere Verlängerung (rechts)
eingeschwenkt – auf dieser (abgestützten) Verlängerung lag der Schlitten, die hintere Auflage für das FZG 76.
