Walter-Rohrschleuder, Abdeckschiene

Walter-Rohrschleuder, Abdeckschiene

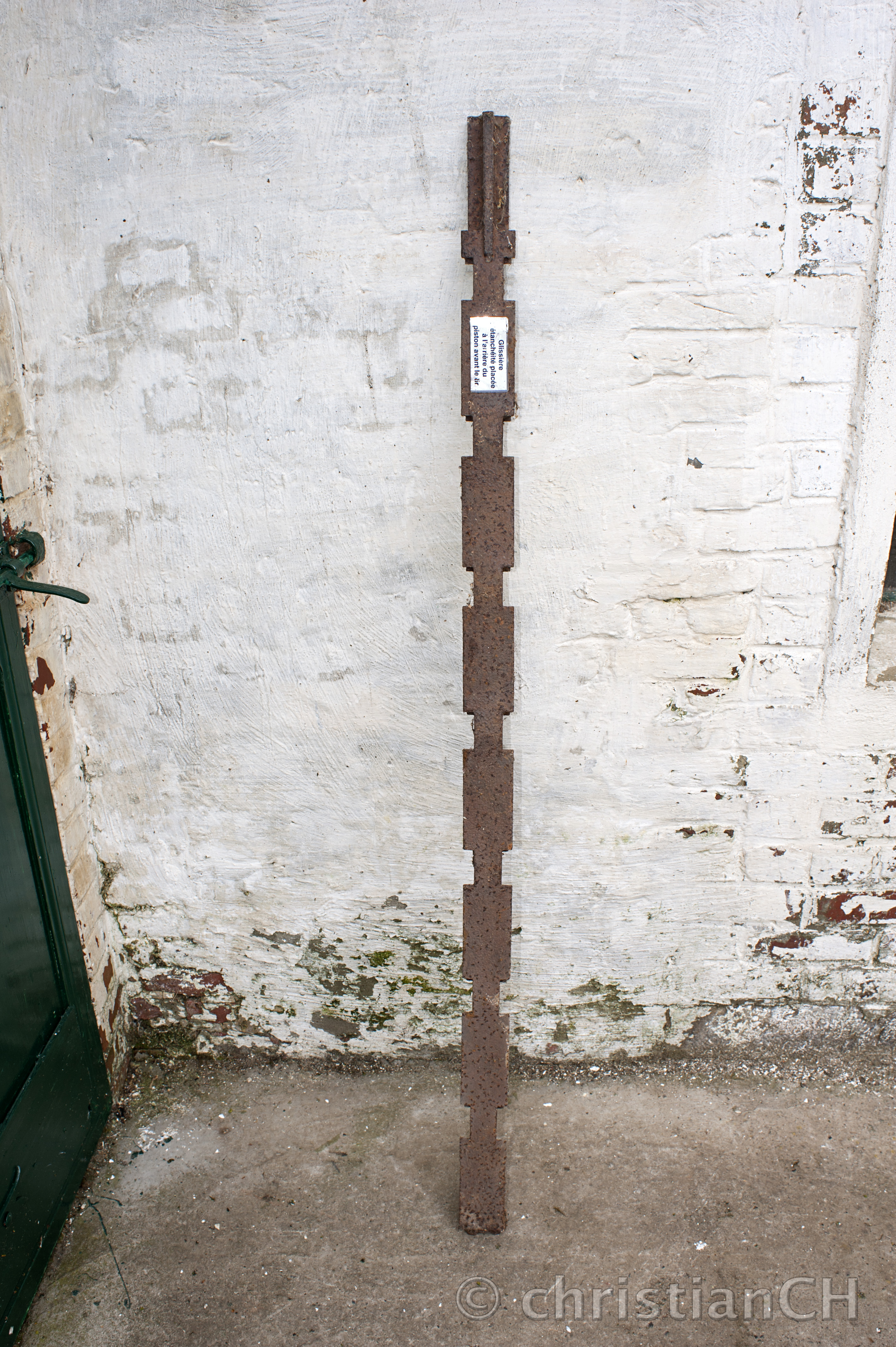

Abdeckschiene für den Start der Fi 103 – private Sammlung.

Abdeckschiene, hinteres Ende am Katapult.

Diese Schiene dichtete den Schlitz im Rohr nach dem Einschieben des Kolbens hinter demselben ab.
Gleichzeitig diente sie als hinterer Anschlag für den Kolbenmitnehmer.
Ihrerseits war sie in Nocken auf dem Katapult positioniert und griff mit dem
hier oberen Ende über den Bajonettring des Dampferzeugers.
Länge der Abdeckschiene: 2'470 mm, davon 2'315 mm dichtend.



Quelle: Sammlung H. Chevalier (F)
