Luftlog der Fi 103, Musée de Tosny; Département Eure, Frankreich.

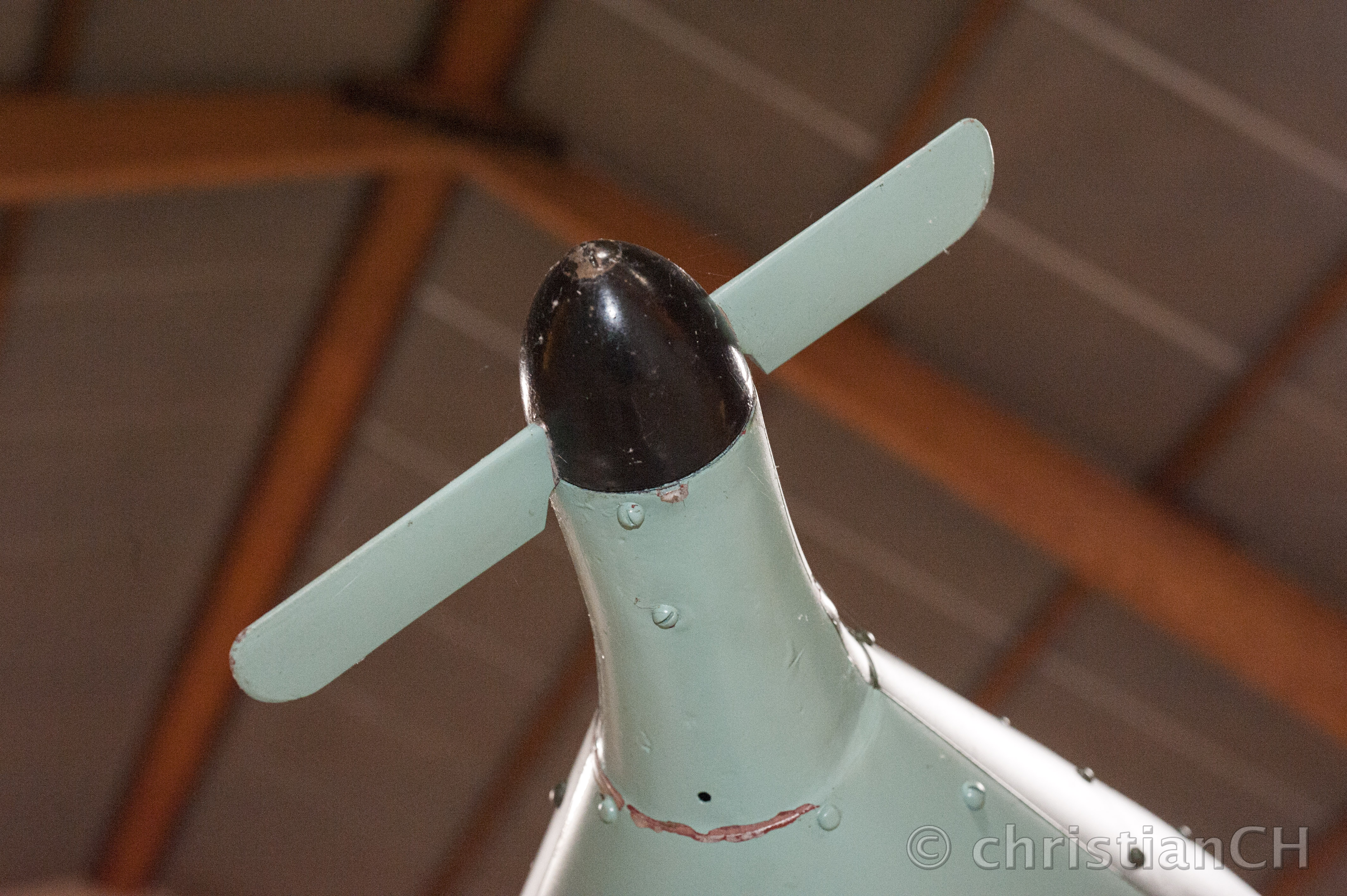

An der Bugspitze der Fi 103 sitzende Luftschraube von 20 cm Durchmesser.

Diese kleine Luftschraube war der Impulsgeber für das Wegmesssystem des FZG 76.
Auf gleicher Welle mit der Luftschraube sitzt eine Schnecke die ein Kunststoff-Schneckenrad antreibt auf dem zwei Metallstifte stecken.
Bei jeder Umdrehung schliessen diese Stifte über Blattfedern einen Stromkreis der einen Impuls an das Zählwerk gibt.

Die Untersetzung war so ausgelegt, dass für 100 m Flugstrecke zwei Impulse abgegeben wurden.
