V1-Katapulte, Altenwalde Aussenstelle Im Stüh

V1-Katapulte, Altenwalde Aussenstelle Im Stüh

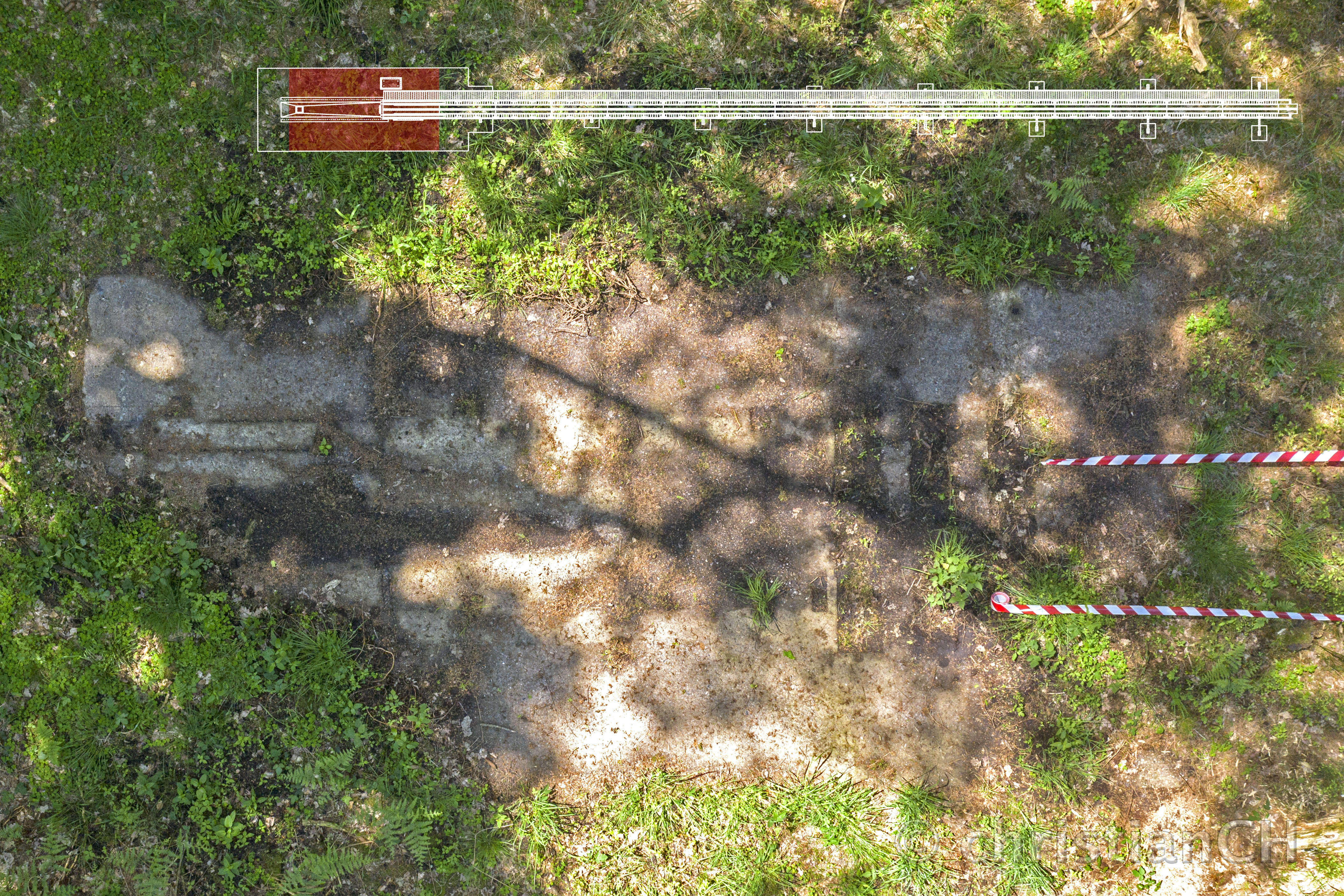

Hauptfundament SW, Sicht von oben.

Die markanten Merkmale des Haupfundaments, die drei Querrillen rechts in Startrichtung.
Mit dem rot-weissen Band wurden die Einzelfundamente markiert.

Beide Hauptfundamente haben die Abmessungen 3,5 m Breite × 5,5 m Länge. Bei diesen Minimalmassen
ist schon das erste Monoblock-Einzelfundament vom Hauptfundament deutlich abgesetzt.

Oben eingeblendet die Grafik einer kompletten Startrampe, rot markiert die ungefähre Abmessung des abgebildeten Hauptfundaments.



Quelle Rampengrafik: Yannick Delefosse
