HDP Sprenggranate

Sprenggranate nach Coenders

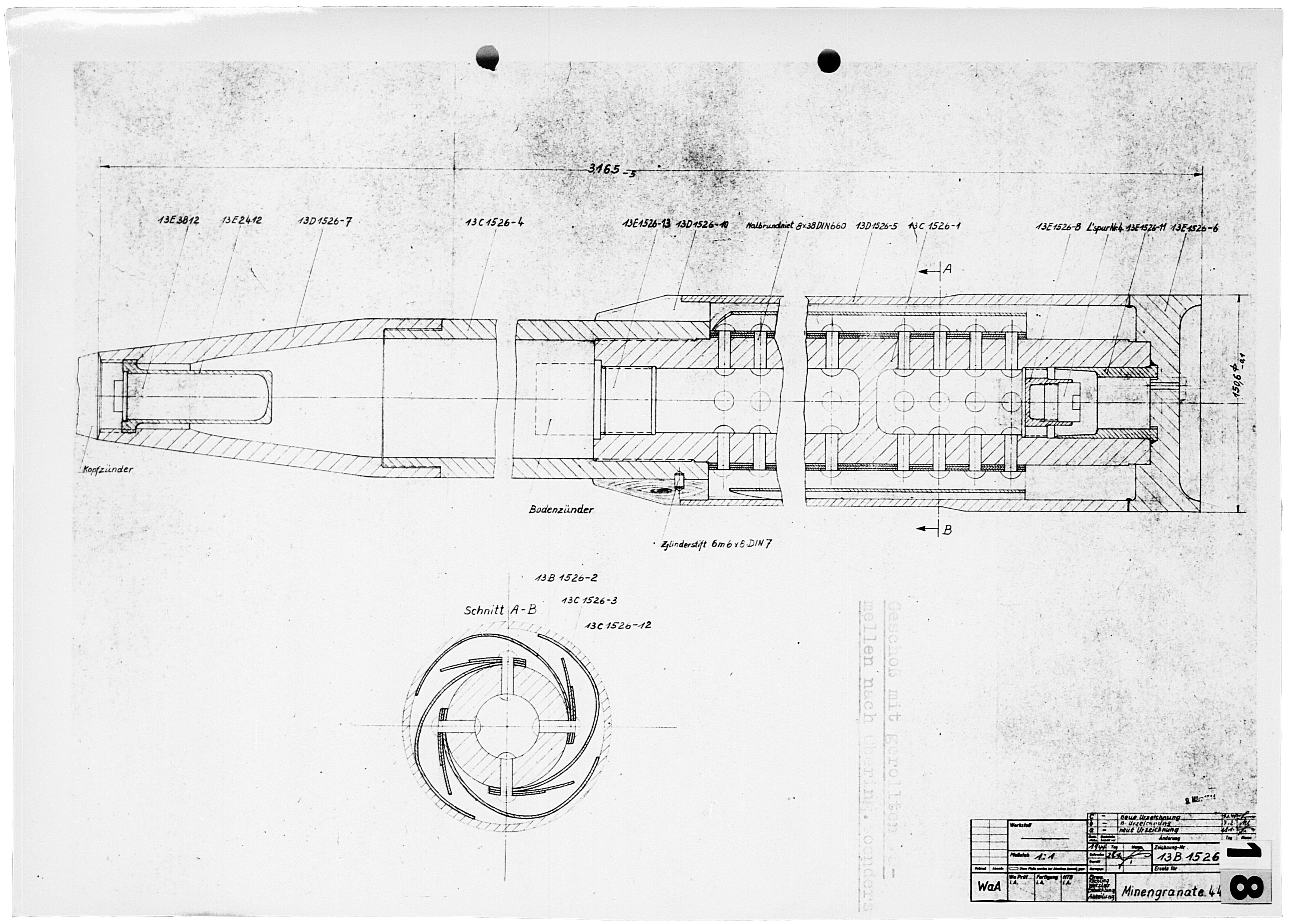

Plan einer HDP-Sprenggranate.

Konstruktionszeichnung einer Sprenggranate nach der ursprünglichen Idee von Ingenieur August Coenders.

Die Konstruktion sah eingewickelte Lamellen aus Federstahl vor, die sich nach Verlassen des Rohrs selbst entfalten sollten.
Die Druckscheibe war bei dieser Bauweise als lange Hülse ausgebildet, die die Lamellen umschloss.
Der Gasdruck separierte an der Rohrmündung Granate und Hülse/Druckscheibe.

Diese Konstruktionsweise erbrachte wegen mangender Flugeingenschaften nicht die geforderte Genauigkeit
und wurde deshalb zugunsten anderer Bauarten verworfen.



Quelle: BArchMA T178 R2-1230
